ネオマフォーム FS

＞

＞

ネオマフォーム FS

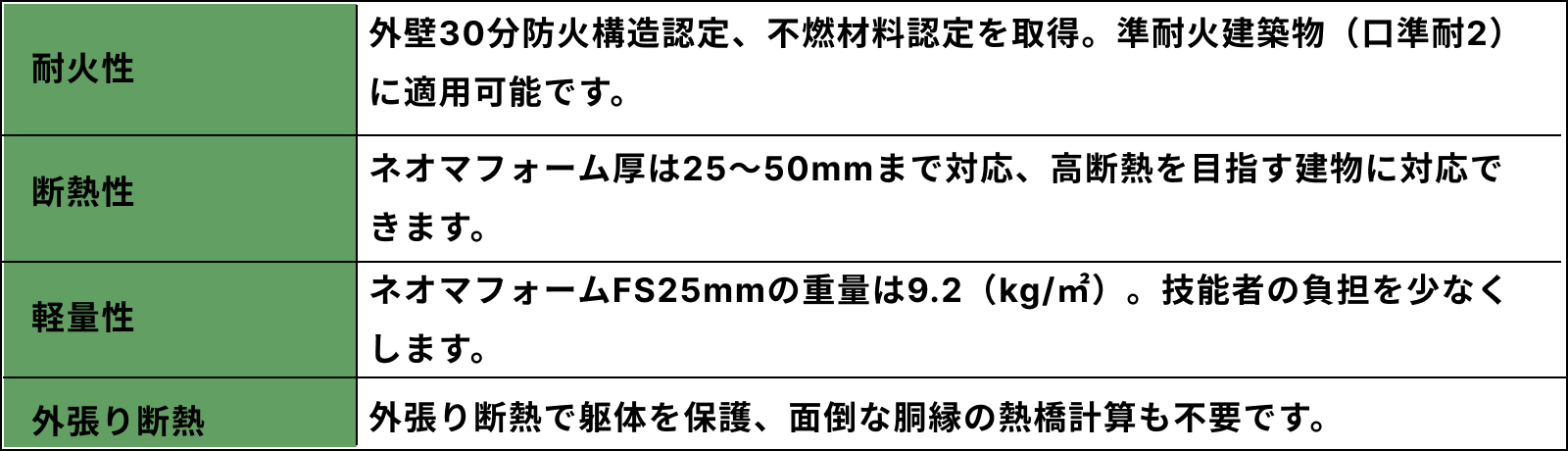

ネオマフォームFSとは

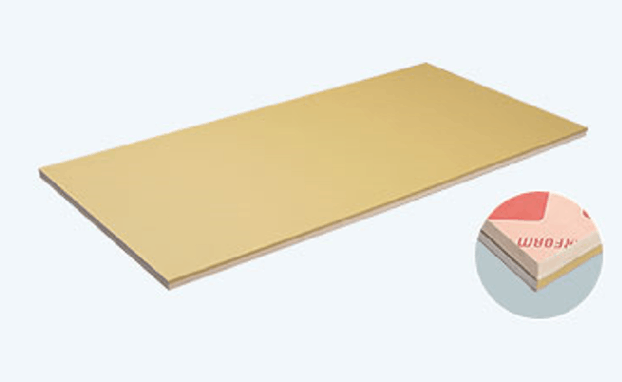

ネオマフォームに石膏ボード（12.5mm）を複合した鉄骨造での外装材仕様の下地パネルです。（ロ準耐2対応不燃材料認定品）

主な用途

壁30分防火構造 PC030NE-0121-4
壁30分耐火構造 FP030NE-0270 ※品番[FS-25]限定
壁30分耐火構造 FP030NE-0174
不燃材料 NM-3558

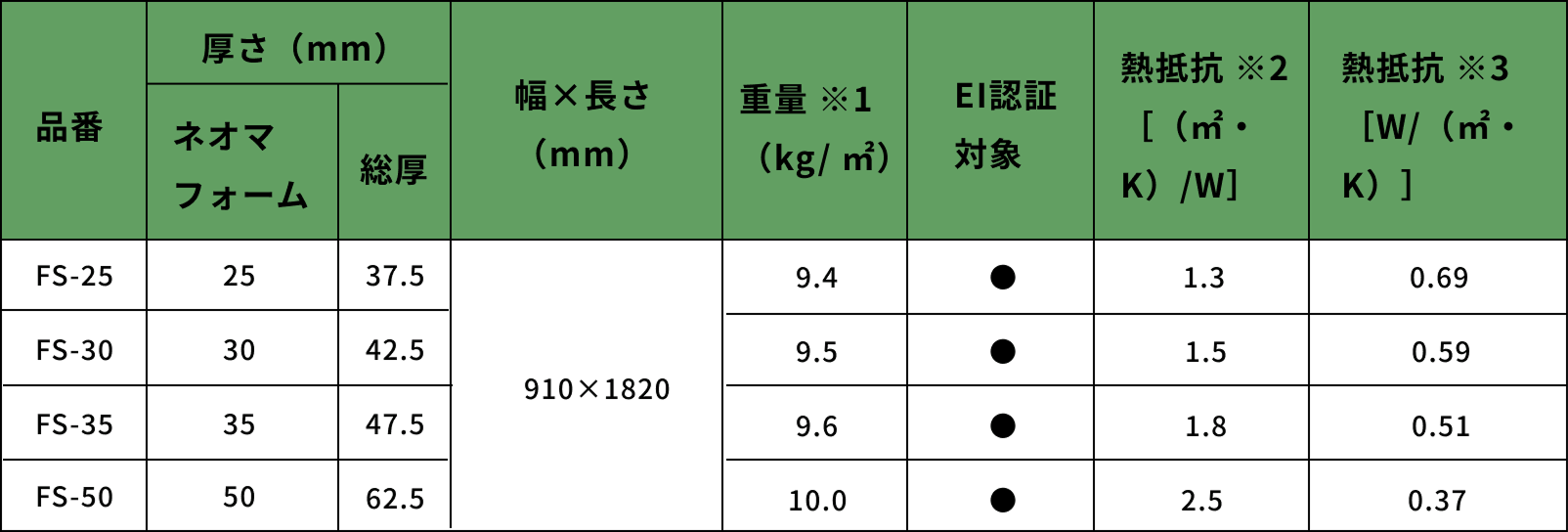

※1 標準的な重量を示しています。

※2 ネオマフォーム単体（複合材料の断熱性能を含まない）の断熱性としています。

※3 壁体はネオマフォーム及び石膏ボードのみで構成され、かつ以下の数値を用いて算定しています。石膏ボード熱伝導率：0.22[W/（m・K）]、石膏ボードの熱抵抗[m・W]：0.05、室内側熱伝達抵抗：0.11[（m²・K）/W]、室外側熱伝達抵抗：0.04[（m²・K）/W]

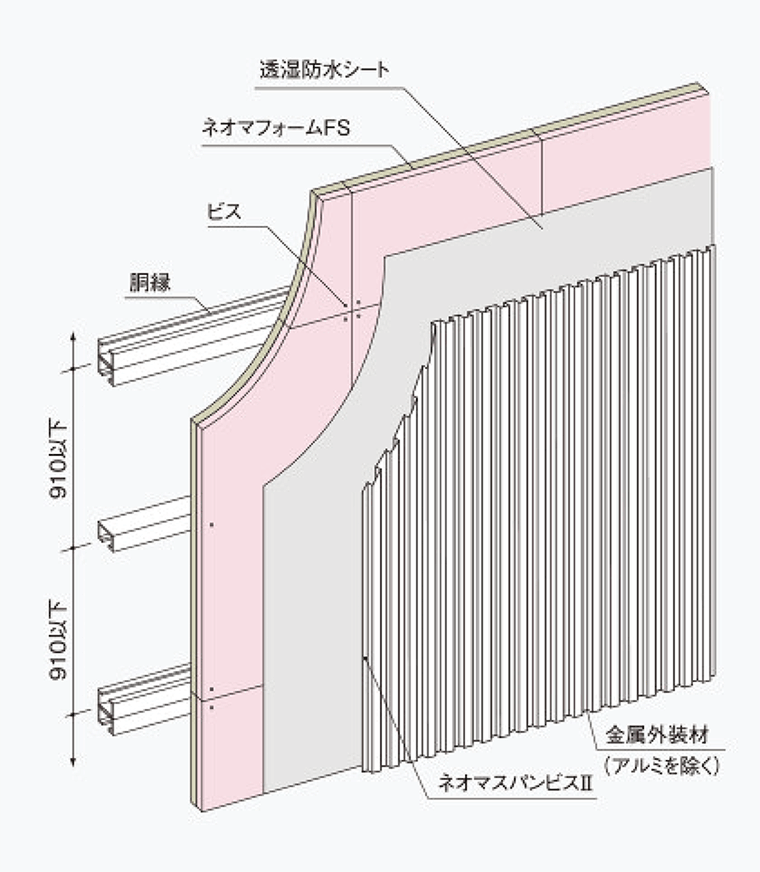

壁30分防火構造認定 PC030NE-0121-4

認定適合金属板基本事項

・厚さ：0.4mm以上※
・長さ：12000mm以下
・働き幅：105mm以上
・山高さ：12mm以上

※一部形状では0.5mm又は0.6mm以上。詳細は下図参照。

材質
・塗装溶融55%アルミニウム-亜鉛合金めっき鋼板(国土交通省大臣認定番号:NM-8697)
・塗装溶融亜鉛メッキ鋼板(国土交通省大臣認定番号:NM-8697)
・塗装溶融55%アルミニウムマグネシウム2%合金めっき鋼板(国土交通省大臣認定番号:NM-8697)等

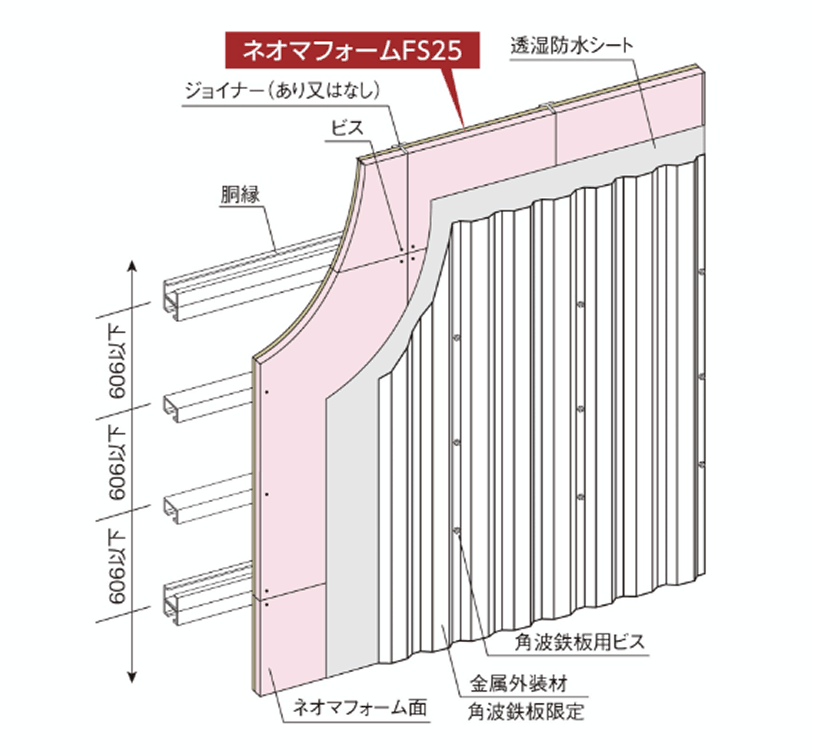

壁30分耐火構造認定 FP030NE-0270

認定適合金属板基本事項

・厚さ：0.5mm以上
・長さ：12000mm以下
・働き幅：533mm以上
・山高さ：12mm以上

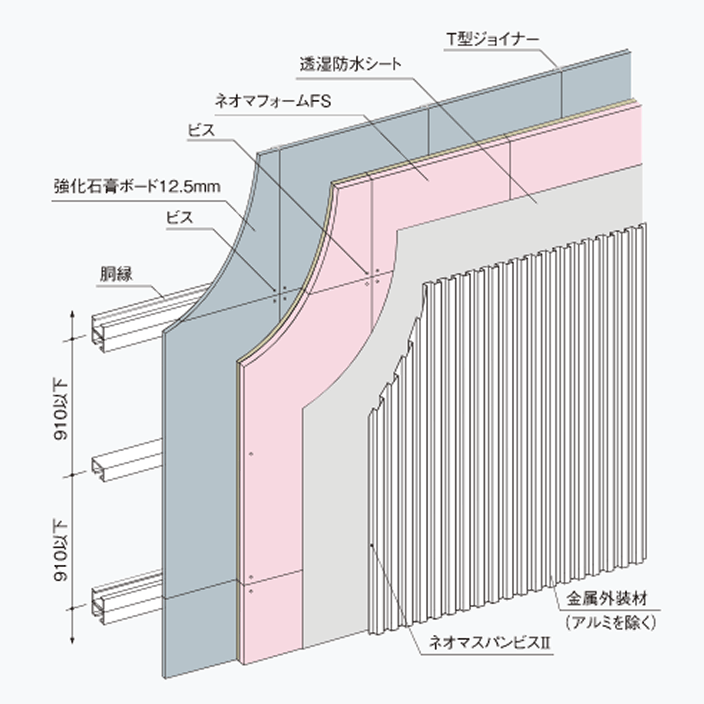

壁30分耐火構造認定 FP030NE-0174

認定適合金属板基本事項

・厚さ：0.35mm以上
・長さ：12000mm以下
・働き幅：105mm以上
・山高さ：12mm以上

材質
・塗装溶融55%アルミニウム-亜鉛合金めっき鋼板(国土交通省大臣認定番号:NM-8697)
・塗装溶融亜鉛メッキ鋼板(国土交通省大臣認定番号:NM-8697)等
