HOME断熱防火構造システム>ネオマフォームFS
断熱防火構造システム
ネオマフォームFS
スタイロウォール
ネオマフォームFSとは
ネオマフォームに石膏ボード(12.5mm)を複合した鉄骨造での外装材仕様の 下地パネルです。(ロ準耐2対応 不燃材料認定品)

● 認定番号
壁30分防火構造 PC030NE-0121-4
壁30分耐火構造 FP030NE-0270 ※品番[FS-25]限定
壁30分耐火構造 FP030NE-0174
不燃材料 NM-3558

● 製品規格
品番 厚さ(mm) 幅×長さ
(mm)
重量※1
(kg/m²)
EI認証対象 熱抵抗 ※2
[(m²・K)/W]
熱貫流率 ※3
[W/(m²・K)]
ネオマフォーム 総厚
FS-20 20 32.5 910×1820 9.2 1.0 0.83
FS-25 25 37.5 9.4 1.3 0.69
FS-30 30 42.5 9.5 1.5 0.59
FS-35 35 47.5 9.6 1.8 0.51
FS-50 50 62.5 10.0 2.5 0.37

※1 標準的な重量を示しています。
※2 ネオマフォーム単体(複合材料の断熱性能を含まない)の断熱性としています。
※3 壁体はネオマフォーム及び石膏ボードのみで構成され、かつ以下の数値を用いて算定しています。石膏ボード熱伝導率:0.22[W/(m・K)]、石膏ボードの熱抵抗[m・W]:0.05、室内側熱伝達抵抗:0.11[(m²・K)/W]、室外側熱伝達抵抗:0.04[(m²・K)/W]


● ネオマフォームFSの特徴
耐火性 外壁30分防火構造認定、不燃材料認定を取得。準耐火建築物(ロ準耐2)に適用可能です。
断熱性 ネオマフォーム厚は20〜50mmまで対応、高断熱を目指す建物に対応できます。
軽量性 ネオマフォームFS20mmの重量は9.2(kg/u)。技能者の負担を少なくします。
外張り断熱 外張り断熱で躯体を保護、面倒な胴縁の熱橋計算も不要です。

● ネオマフォームFS防火構造 耐火構造仕様



壁30分防火構造認定 PC030NE-0121-4

認定適合金属板 基本事項

・厚さ:0.4mm以上※
・長さ:12000mm以下
・働き幅:105mm以上
・山高さ:12mm以上

※一部形状では0.5mm又は0.6mm以上。詳細は下図参照。

材質
・塗装溶融55%アルミニウム-亜鉛合金めっき鋼板(国土交通省大臣認定番号:NM-8697)
・塗装溶融亜鉛メッキ鋼板(国土交通省大臣認定番号:NM-8697)
・塗装溶融55%アルミニウムマグネシウム2%合金めっき鋼板(国土交通省大臣認定番号:NM-8697)等

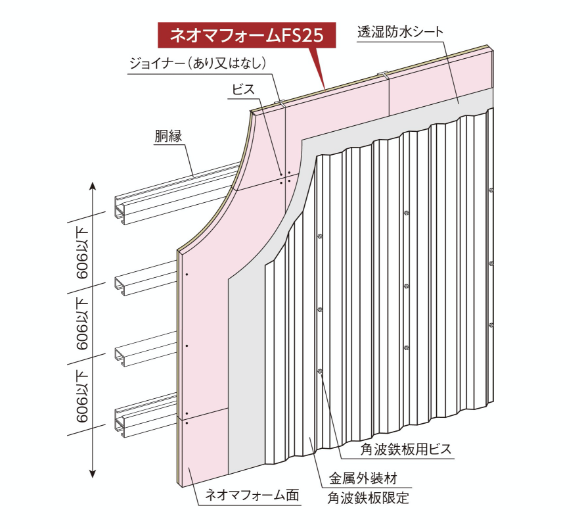

● ネオマフォームFS25の耐火認定構造



壁30分耐火構造認定 FP030NE-0270

認定適合金属板 基本事項

・厚さ:0.5mm以上
・長さ:12000mm以下
・働き幅:533mm以上
・山高さ:12mm以上



材質
・塗装溶融55%アルミニウム-亜鉛合金めっき鋼板(国土交通省大臣認定番号:NM-8697)
・塗装溶融亜鉛メッキ鋼板(国土交通省大臣認定番号:NM-8697)
・塗装溶融55%アルミニウムマグネシウム2%合金めっき鋼板(国土交通省大臣認定番号:NM-8697)等

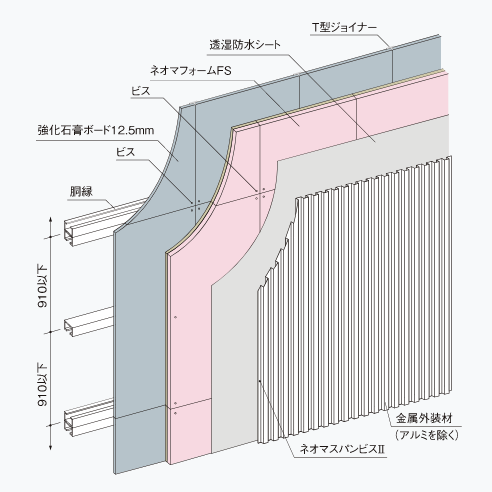

● ネオマフォームFS耐火下地システムの耐火認定構造



壁30分耐火構造認定 FP030NE-0174

認定適合金属板 基本事項

・厚さ:0.35mm以上
・長さ:12000mm以下
・働き幅:105mm以上
・山高さ:12mm以上



材質
・塗装溶融55%アルミニウム-亜鉛合金めっき鋼板(国土交通省大臣認定番号:NM-8697)
・塗装溶融亜鉛メッキ鋼板(国土交通省大臣認定番号:NM-8697)等
