HOME地下湧水処理断熱システム>ドレイナーパネルT-3工法
乾式二重床タイプ 地下湧水処理断熱システム
ドレイナーパネル
ドレイナーパネル
 特長 サイズ・物性施工写真
主な用途
住宅
事務所
駐車場
工場・倉庫
店舗
学校・病院
ドレイナーパネルT-3工法とは、導水加工を施したスタイロフォームにプラスチック面木を埋め込んだ「ドレイナーパネルPM」を専用接着剤で地下外壁に後貼りし、床にはスタイロフォーム付防湿パーティクルボードを置き床の要領で設置する工法です。
優れた結露防止効果を発揮するうえに、工期短縮・コスト削減などのメリットがあります。

ドレイナーパネル特長
1.地下室の有効利用
断熱層が湧水処理層を兼ねており、壁厚・床高さを必要最小限に抑えることができるため、従来工法に比べ居室空間を広げることができます。

2.優れた結露防止効果
高い断熱性を誇る「スタイロフォーム」を使用しているので、優れた結露防止効果を発揮します。また、防湿性に優れた乾式断熱二重床工法は、戸建住宅の地下室での使用に最適です。

3.省力化
従来は別々に施工されていた湧水処理と断熱工事・内装下地工事を一体化した合理化工法のため、工期短縮・建築コストの削減が可能です。

4.大幅な工期短縮
押えコンクリートを使用せず養生が不要なので、工期を大幅に短縮できます。

このページのトップに戻る
ドレイナーパネルサイズ・物性

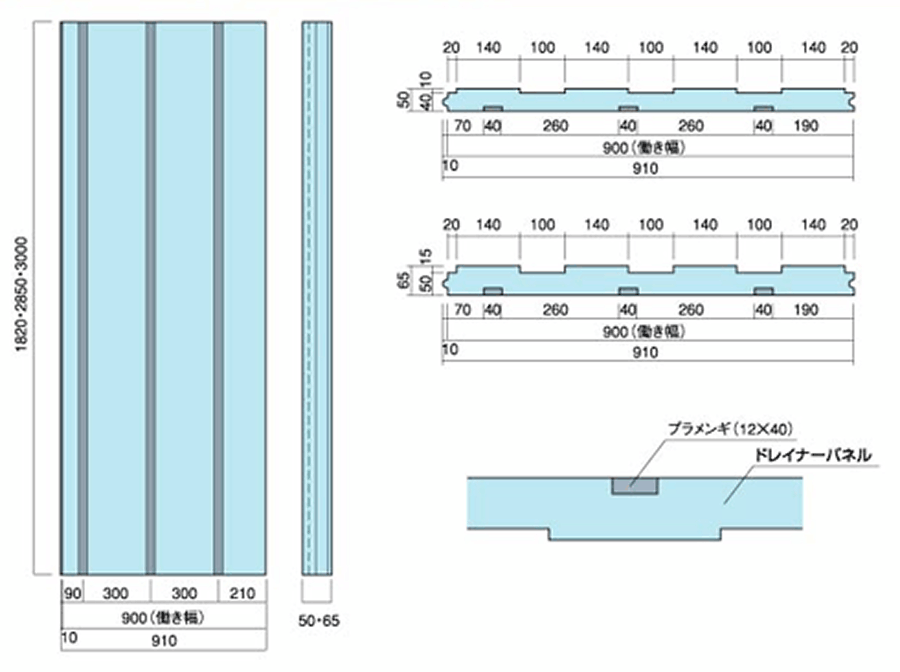

■ドレイナーパネルPMの製品形状

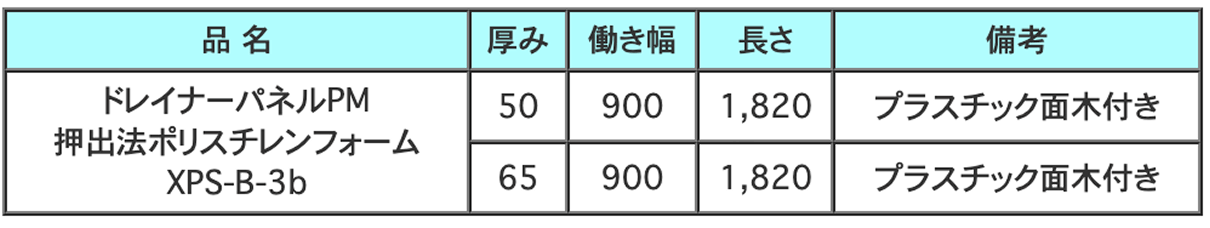

■ドレイナーパネルPMの製品サイズ
品 名
厚み
働き幅
長さ
備考
ドレイナーパネルPM
押出法ポリスチレンフォーム
XPS-B-3b
50
900
3,000
プラスチック面木付き
50
900
1,820
プラスチック面木付き
65
900
2,850
プラスチック面木付き
65
900
1,820
プラスチック面木付き

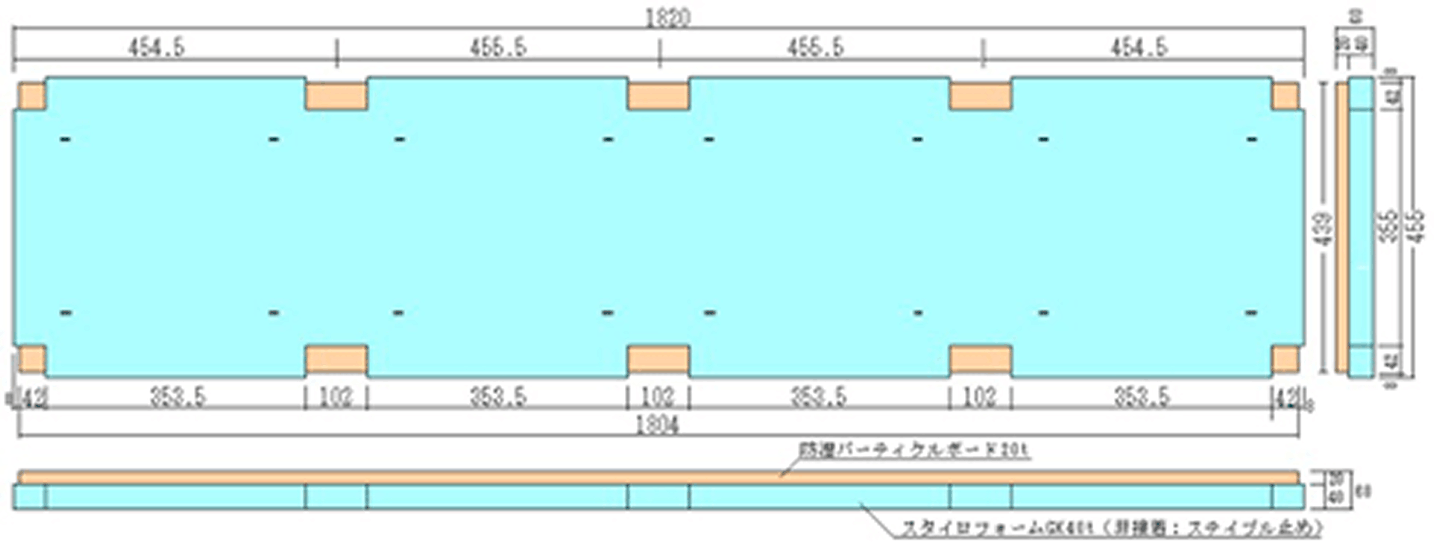

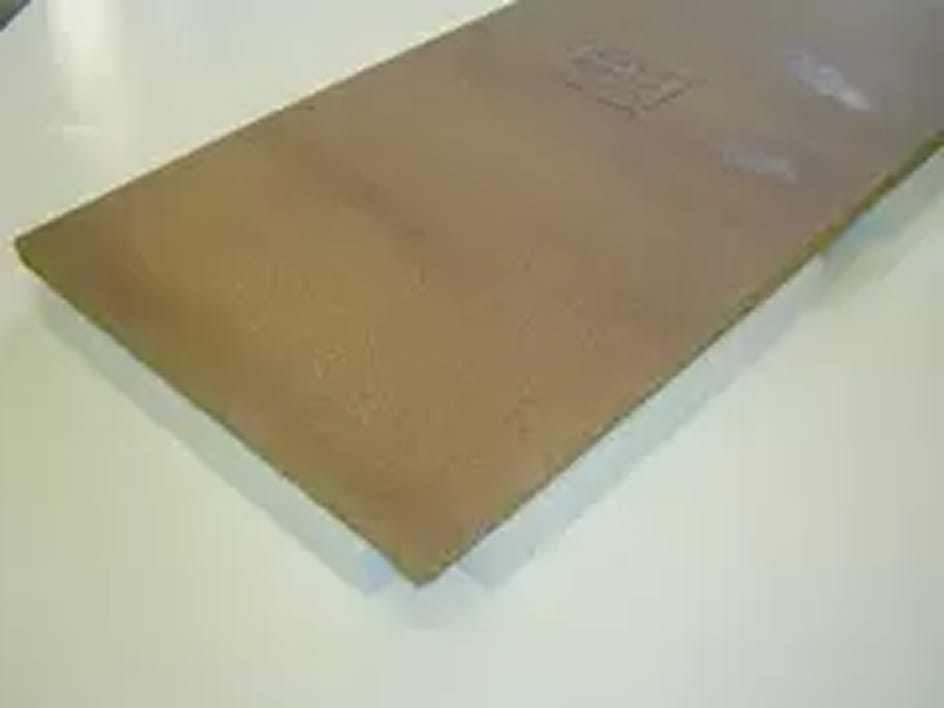

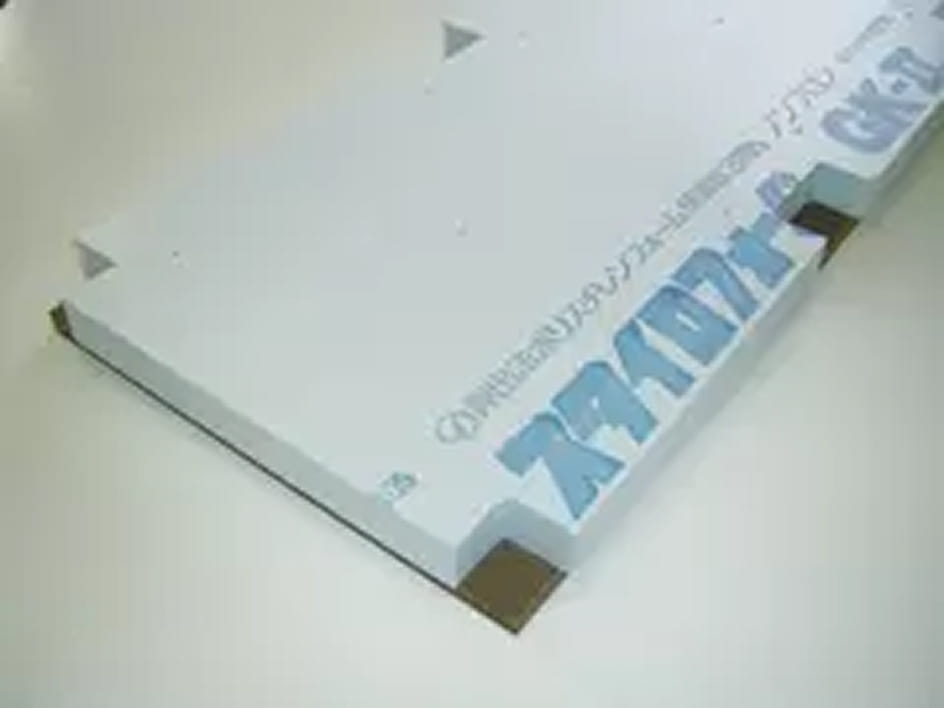

■防湿断熱パネルボード(スタイロフォーム付防湿パーティクルボード)の製品形状

※防湿パーティクルボードはF☆☆☆☆品を使用しています。

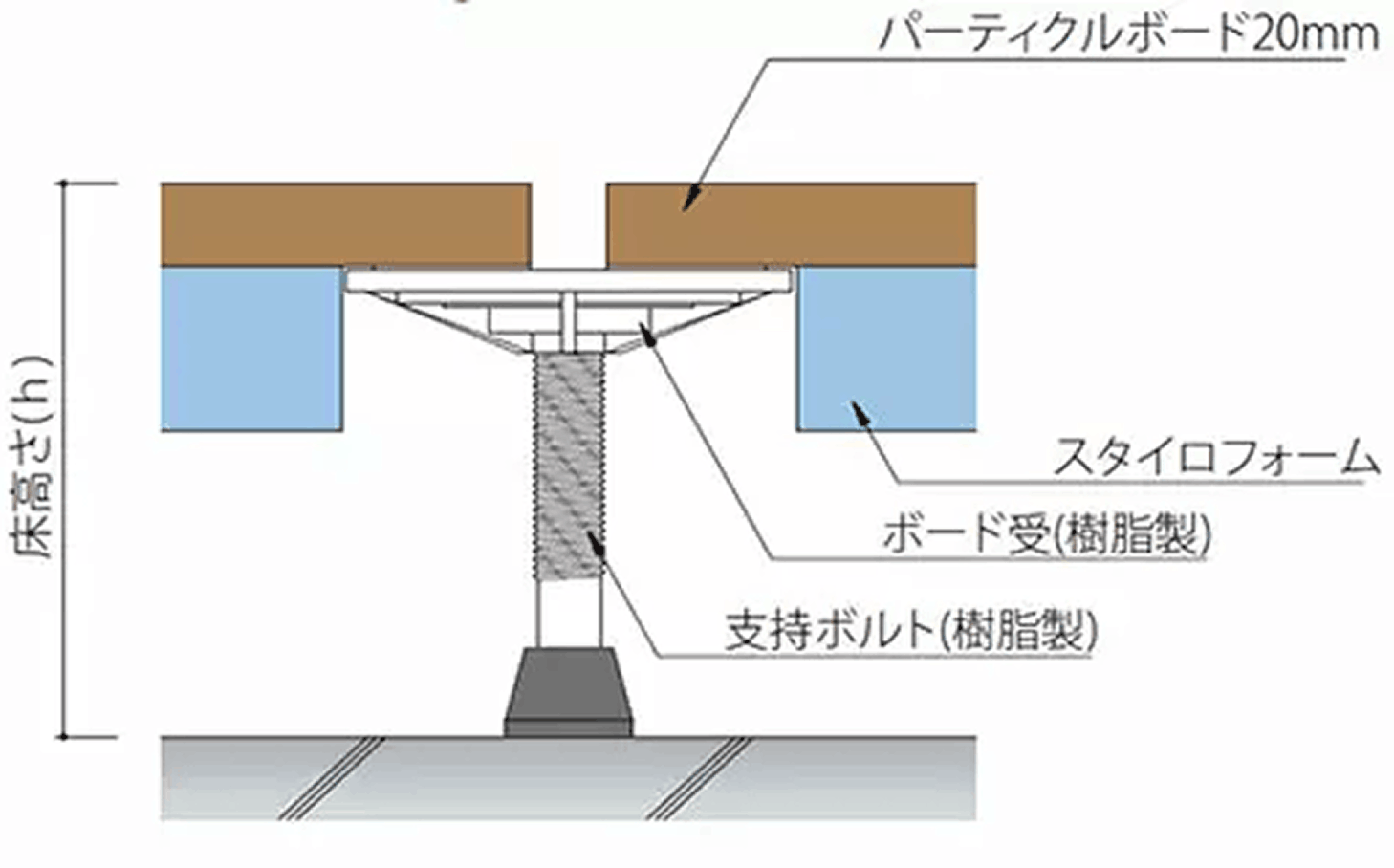

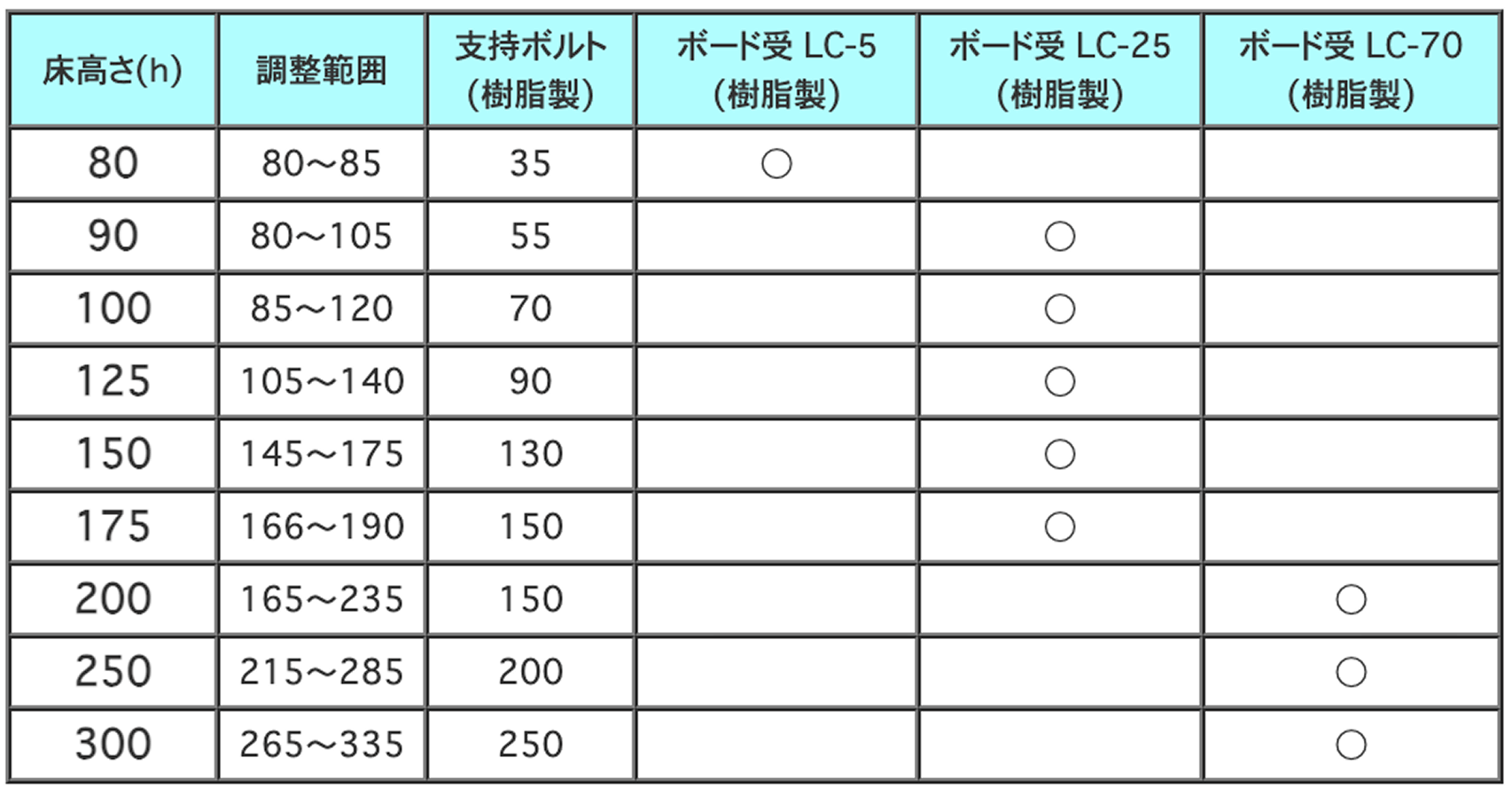

■支持脚ユニットと床高さ調整範囲一覧表

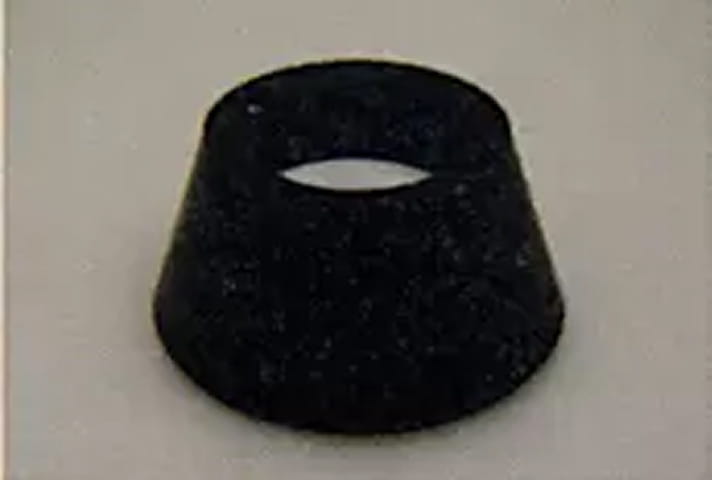

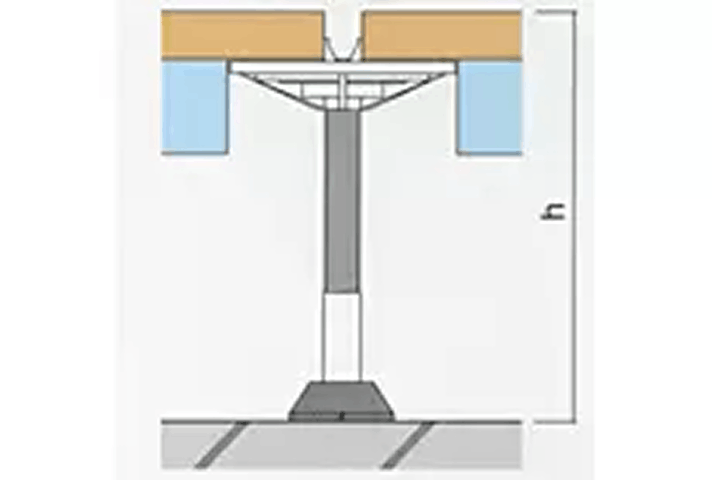

・断面図 ・クッションゴム
調整範囲はスラブから防湿断熱パネルボード上面までの床高さを示しています。
床高さ調整範囲 単位(mm)
支持ボルト
(樹脂製)
ボード受け(樹脂製)
LC-M LC-60 LC-100
  h 調整範囲 h 調整範囲 h 調整範囲
48 80 61〜91
60 90 71〜103
75 105 86〜118 120 101〜137
100 130 111〜143 140 111〜162 175 141〜202
125     165 141〜187 175 181〜227
150         240 206〜252

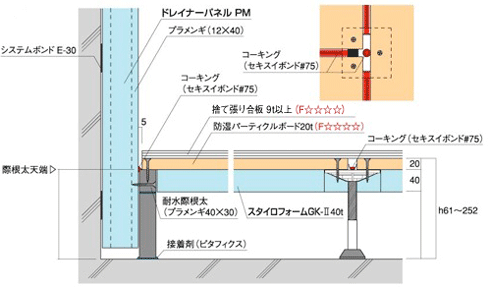

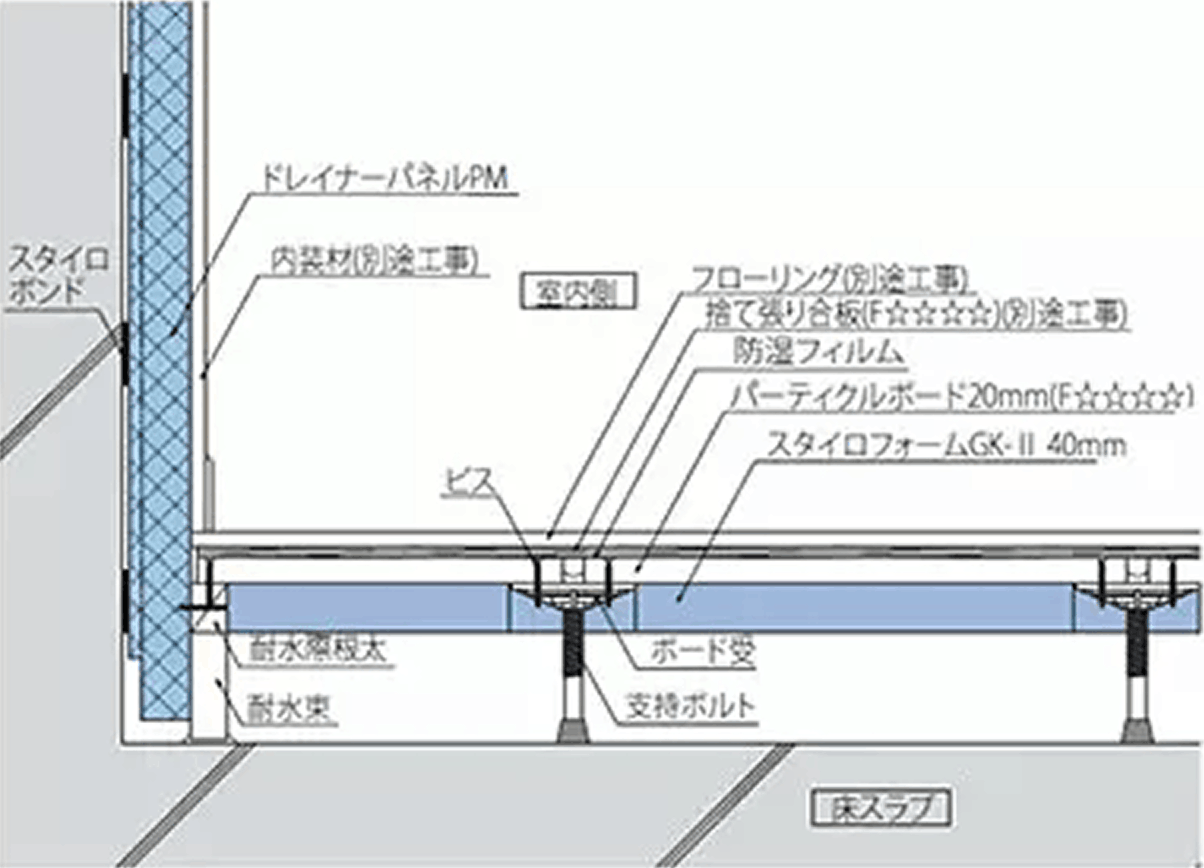

■標準ディティール
このページのトップに戻る

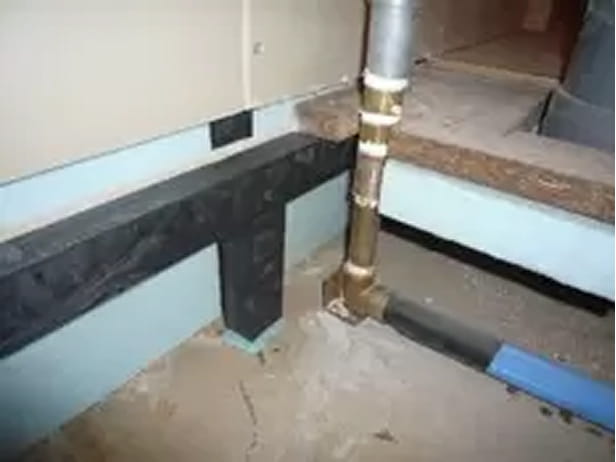

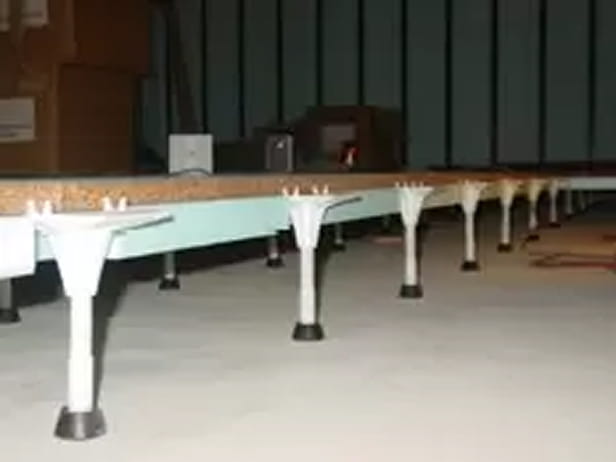

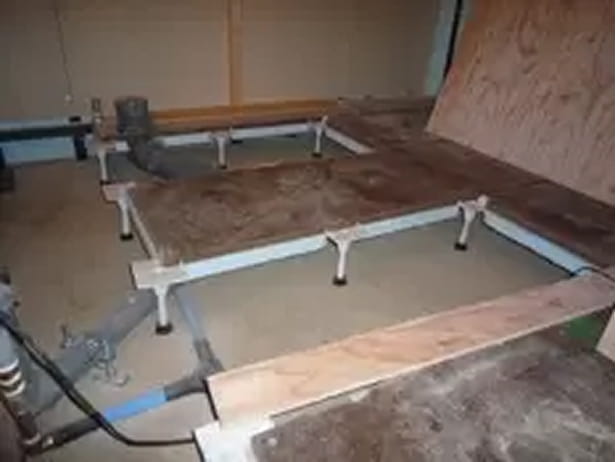

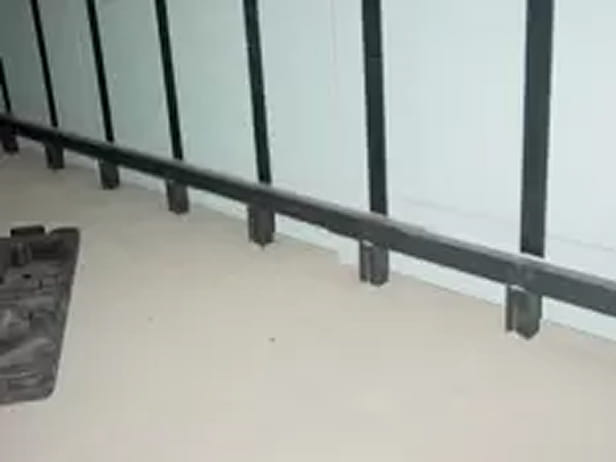

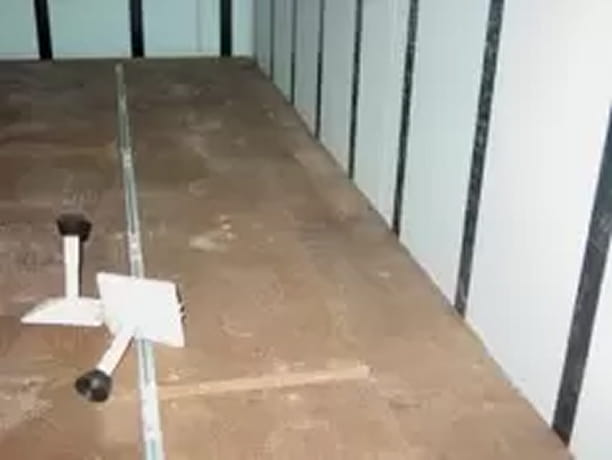

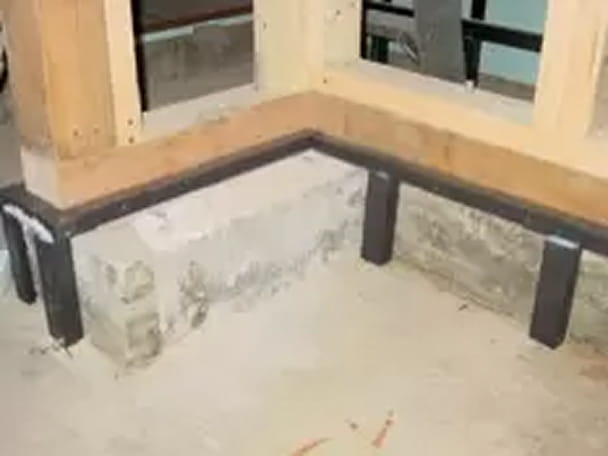

ドレイナーパネル施工写真
