HOME地下湧水処理断熱システム>ドースイライナー
GL下の省力化
ドースイライナー 東日本での取扱商品です。
ドースイライナー
 特長 施工フローチャートサイズ・物性
主な用途
住宅
事務所
駐車場
工場・倉庫
店舗
学校・病院


押出法発泡ポリスチレン断熱材「スタイロフォーム」を特殊加工した、地下室床用の湧水処理材です。
従来の地中梁・耐圧盤等で構成される二重スラブ構造に代えて、強化耐圧盤(マットスラブ)の上に湧水処理マット「ドースイライナー」を敷き込み、押えコンクリートを打設することによって低床湧水処理槽・断熱層を同時に形成することができます。

ドースイライナー特長
1.最適な素材
水に強く、耐圧性に優れたスタイロフォームを使用しています。

2.ローコスト
敷き込むだけで湧水処理と断熱工事が完了。結露防止効果も大きく、店舗・居室・トランクルームに最適。さらに、他社製品と比べて押えコンクリートが必要最小限の量で施工可能。

3.汎用性
鉄筋やワイヤーメッシュの施工には、汎用的な断熱材用のスペーサーを使用。

4.施工性
軽量なため、人力だけで荷降ろし可能。また、現場での加工はカッターナイフだけで対応でき、特別な設備は要りません。

このページのトップに戻る
ドースイライナー施工フロー
強化耐圧盤コンクリート打設
*天端は水勾配(1/200〜1/300)を設け水溜まりができないように平滑に仕上げる。
排水溝部半割りパイプ設置
ドレイナーパネル後張り工事又は
フレームワークSQフカシ壁工事(別途工事)
排水溝部L型ランナー取り合い部テープ貼り
ドースイライナー敷き込み(水勾配に合わせ)
目地・壁・L型ランナー取り合いテープ貼り
伸縮目地設置(必要に応じて)
配 筋
押えコンクリート打設
このページのトップに戻る
ドースイライナーサイズ・物性

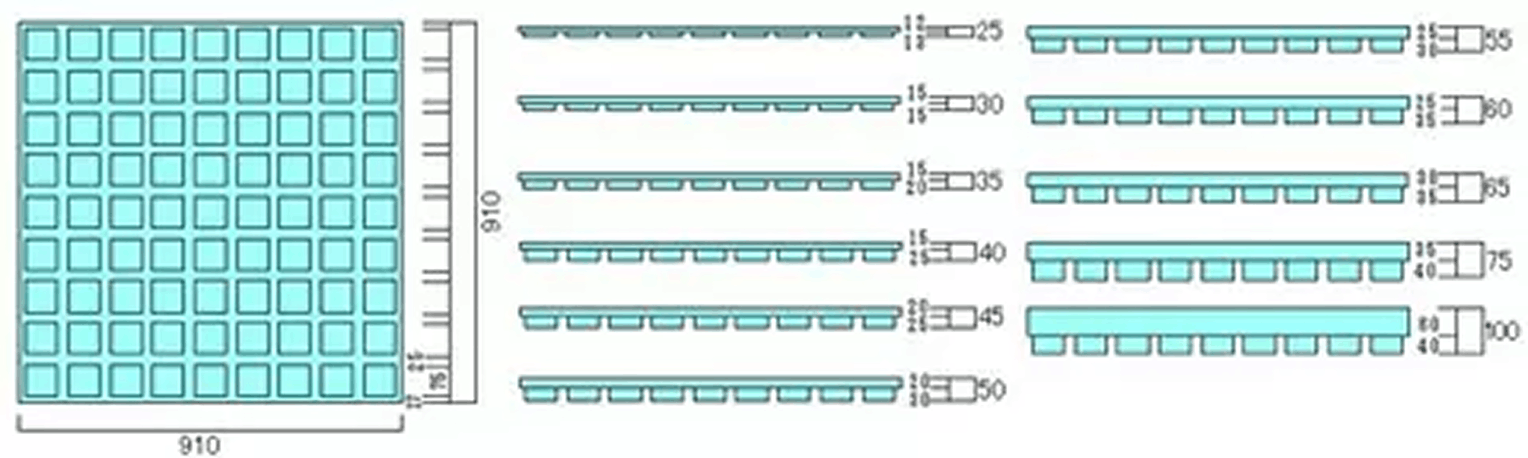

■製品形状

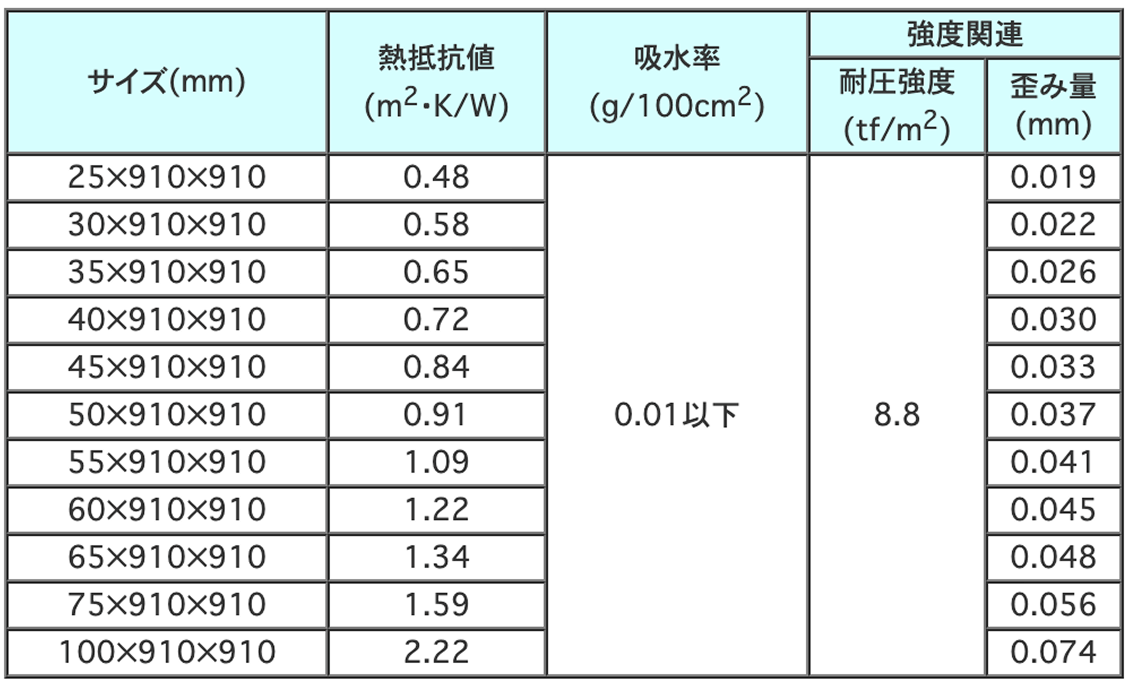

■製品サイズ
サイズ(mm)
熱抵抗値
(m2・K/W)
吸水率
(g/100cm2)
強度関連
耐圧強度
(tf/m2)
歪み量
(mm)
25×910×910
0.48
0.01以下
8.8
0.019
30×910×910
0.58
0.022
35×910×910
0.65
0.026
40×910×910
0.72
0.030
45×910×910
0.84
0.033
50×910×910
0.91
0.037
55×910×910
1.09
0.041
60×910×910
1.22
0.045
65×910×910
1.34
0.048
75×910×910
1.59
0.056
100×910×910
2.22
0.074


※歪み量:押えコンクリート厚み100mm,積載荷重500kgf/m2として計算。
※全てのサイズに自己消化性があります。
※駐車場下での使用条件は、押えコンクリート厚120mm以上を推奨。120mm以下の厚みは別途 強度計算書を提出させていただきます。
